一、為何選擇迷你ARM工控主板？——小身材，大能量
在探討安裝技巧前，我們首先要明白為何它是首選：
-
極致緊湊：常見的板型如Nano-ITX、Pico-ITX甚至更小的3.5英寸、NUC規格，面積僅比手掌大，甚至更小。
-
低功耗與低發熱：ARM架構天生節能，無需大型散熱裝置，減少了空間占用和散熱壓力。
-

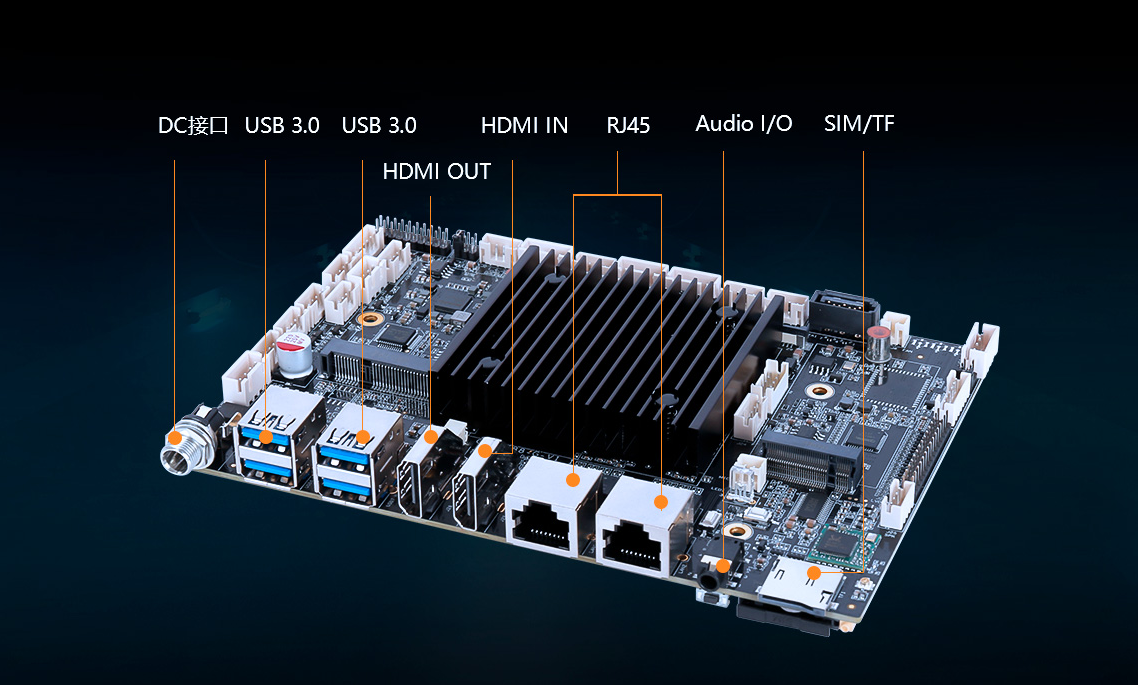

高集成度：盡管體積小，但通常集成了CPU、GPU、內存，并提供了豐富的I/O接口（如GPIO、USB、LAN、COM口）。
-
靜音與高可靠性：無風扇設計成為主流，避免了灰塵侵入和風扇故障的風險，適合長時間穩定運行。
正是這些特點，使得它成為空間敏感型應用的理想選擇。
二、安裝前的“偵查與規劃”——謀定而后動
在拿起螺絲刀之前，充分的規劃是成功“隱身”的第一步。
-
精確測量空間：
-
機柜凈深：這是最關鍵尺寸。確保主板安裝后，不會妨礙門板關閉或后方線纜彎曲。
-
安裝面尺寸：確定可用于固定的平面區域，注意避開橫梁、導軌等障礙物。
-
散熱風道：觀察機柜內現有的空氣流動方向，避免將主板安裝在熱源下游或死區。
-
-
主板尺寸與接口確認：
-
拿到主板的精確尺寸圖，核對安裝孔位。
-
預演接線：將所有需要連接的線纜（電源、網線、串口線、GPIO排線等）列出，并考慮其接口方向和彎曲半徑。側出式接口的板卡在縱深不足的機柜中更具優勢。
-
三、迷你主板的“隱身術”——核心安裝技巧大全
“隱身”的核心在于不突兀、不礙事、易維護。以下是幾種行之有效的安裝方法：
1. 壁掛式安裝：最直接的基礎功
這是最常見的方式，利用主板自帶的或官方選配的安裝孔。
-
操作：使用標準的銅柱或塑料支撐柱將主板固定在機柜的安裝板（通常是鍍鋅板）上。
-
技巧：
-
使用絕緣墊片：在主板與金屬板之間使用尼龍墊片或絕緣墊圈，防止短路。
-
預留散熱間隙：確保主板背面與安裝板之間有數毫米的間隙，以利于空氣流通。
-
“懸空”安裝：如果安裝孔位不匹配，可以先用一塊尺寸合適的鋁板或絕緣板作為“轉接板”固定在機柜上，再將主板固定在轉接板上。
-
2. 導軌安裝：靈活機動的“游擊戰”
對于需要頻繁維護或深度不足的機柜，導軌是完美的解決方案。
-
操作：購買通用的工控板卡導軌套件，或?qū)⒅靼逑裙潭ㄔ谝粋€托盤/抽拉板上，再將整個托盤安裝到機柜的專用導軌上。
-
優勢：
-
維護便捷：需要接線或檢修時，可將整個主板系統輕松拉出，操作完畢后再推回。
-
最大化利用空間：可以安裝在機柜的U位空間中，與其他設備整齊劃一。
-
-
技巧：選擇帶鎖止功能的導軌，防止設備在振動環境中意外滑出。
3. DIN導軌安裝：工業標準的“完美融入”
這是最具“隱身”效果的方式，能讓你的迷你主板看起來像一個標準的工業模塊。
-
操作：
-
方式一：許多工控主板廠商直接提供DIN導軌安裝套件。你只需將主板卡入套件，再將套件扣在標準的35mm DIN導軌上即可。
-
方式二：如果主板沒有官方套件，可以購買一個通用的DIN導軌安裝盒，將主板放置并固定在盒內。
-
-
優勢：
-
標準化：與PLC、斷路器、電源模塊等工業設備無縫集成，外觀整潔統一。
-
高密度：非常適合在控制柜中實現高密度部署。
-
防護性好（尤其配合安裝盒）：能提供一定的防塵、防觸電保護。
-
4. “見縫插針”式創意安裝
當標準方法都受限時，就需要發揮創意了。
-
利用閑置空間：例如，可以借助L型支架將主板垂直安裝在機柜側壁，或者利用門板內側的空間（注意線纜要有足夠的余量和柔性，防止頻繁開關門導致?lián)p壞）。
-
磁吸固定：對于非磁性材料（如鋁制）機柜且振動不大的環境，使用高強度的釹磁鐵+絕緣膠墊臨時或半永久固定，也是一種快速靈活的方案。
-
粘合劑固定：使用工業級雙面膠（如VHB膠帶）或?qū)崮z，將主板粘在平整、干凈的表面上。此法需考慮后期的可維護性。
四、布線管理——“隱身”的最后一道關卡
雜亂的線纜會讓最精巧的安裝功虧一簣。
-
線纜梳理：使用魔術貼扎帶或螺旋管將電源線和數據線分別捆扎，做到整齊有序。
-
走向規劃：盡量沿機柜邊緣走線，并使用理線器。避免線纜橫跨主板上方，影響散熱和美觀。
-
接口加固：在振動環境中，對于網線、串口線等，可以使用帶鎖扣的線纜或在插頭處使用熱熔膠/扎帶進行輔助固定，防止松脫。
五、散熱與維護——確保長期穩定“隱身”
-
散熱考量：雖然ARM主板發熱低，但在密閉高溫機柜中仍需注意。
-
如果主板有散熱鰭片，確保其朝向有利于空氣對流的方向。
-
在機柜風扇的幫助下，形成從下至上或從前到后的穩定風道。
-
-
維護便利性：無論采用何種安裝方式，都應考慮到未來升級固件、更換存儲卡（如TF卡）或接線的便利性。確保在不需要完全拆卸主板的情況下，能進行大部分日常維護操作。
結語
將迷你ARM工控主板安裝進狹小的機柜空間，并非簡單的“塞進去”，而是一項關乎規劃、技巧和細節的系統工程。通過巧妙地運用壁掛、導軌、DIN導軌等安裝方式，并輔以精心的布線和散熱管理，您完全可以實現主板的完美“隱身”，讓它既不影響機柜的整體布局與美觀，又能穩定可靠地發揮其強大的計算和控制能力。
